02What is a JIG
JIG 란?

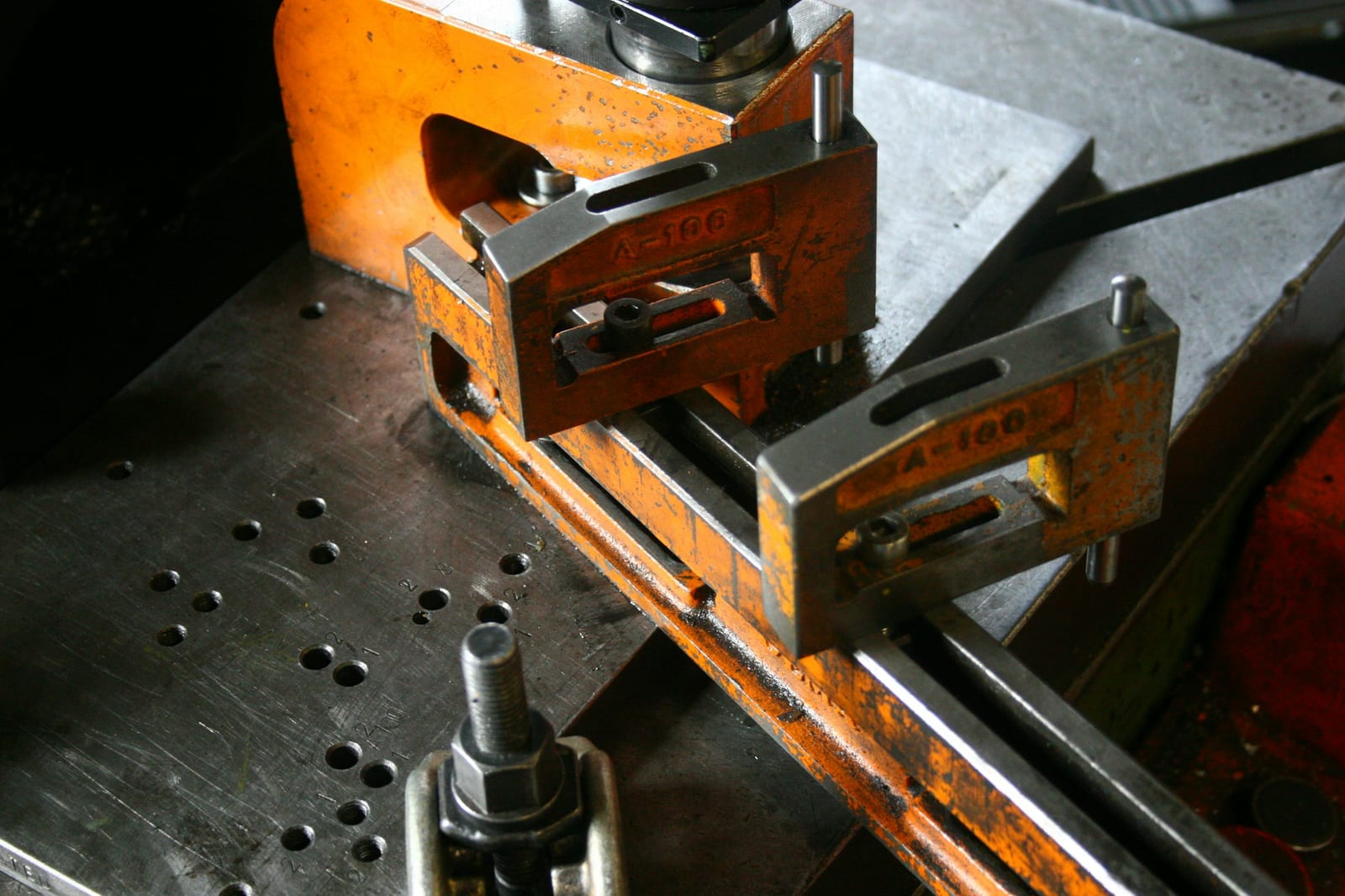

지그(JIG)는 부품을 같은 자리에 같은 힘으로 잡아 주는 도구입니다. 사람이 손으로 맞추면 매번 조금씩 달라지는 것을, 지그는 매번 똑같이 만듭니다.
01
왜 필요한가
01
편차가 사라진다
사람마다·시간마다 달라지던 결과가 같아집니다.
02
빨라진다
맞추는 시간이 없어져 같은 시간에 더 만듭니다.
03
검사가 된다
기준이 고정돼야 잰 값을 믿을 수 있습니다.
02
공정별 지그
- 조립 지그 — CR #5A
조립 지그
부품을 정해진 위치에 고정해 조립 편차를 없앱니다.
- 검사 지그 — CR #5B
검사 지그
측정 기준을 고정해 같은 조건에서 재게 합니다.
- 세척 지그 — CR #5C
세척 지그
세척 중 부품이 움직이거나 손상되지 않게 잡아 줍니다.
03
적용 분야
고객사·용도·도면 정보는 표기하지 않습니다(비밀유지서약). 어떤 산업에 쓰였는지만 적습니다.
- 자동화 설비
- 조립 지그조립 편차 ±0.02 mm 이내
- 검사 장비
- 검사 지그측정 반복도 ±0.005 mm
- 디스플레이
- 세척 · 검사 지그세척 중 접촉 손상 0건
- 반도체
- 정밀 고정 지그정렬 오차 ±0.003 mm
- 카메라 모듈
- 조립 · 검사 지그광축 정렬 기준 고정
- 통신 장비
- 조립 지그다품종 소량 대응
- 방산 부품
- 정밀 고정 · 검사 지그소량 다품종 · 반복 정밀도 유지
- 휴대폰 정밀부품
- 조립 · 검사 지그미세 부품 위치 고정
